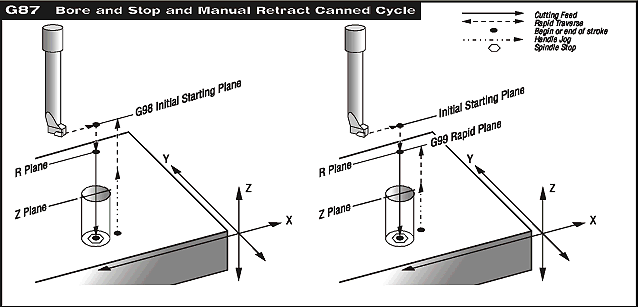

G87, tilspænding ind - stop - manuel udtrækning

Styring
ISO


Forklaring
Der bores i tilspænding.
Spindlen stoppes i bunden af hullet.
Værktøjet skal manuelt bevæges op af hullet.


Programmering
G98 G87 X_ Y_ Z_ R_ F_

X, Y, Z angiver hulbunden.
R angiver returplanet.
F er tilspændingen




Eksempel
N100 G98 G87 X25. Y40. Z-15. R2. F250
N110 X50.
N120 G80

N100 Der udbores et hul i X25, Y40 til dybden Z-15. Værktøjet hæves manuelt ved at skifte til manuel tilstand. Når der skiftes til automatiktilstand, starter spindelrotationen igen.
N110 Der bores et nyt hul i X50, Y40.
N120 Borecyklusen annulleres.


Bemærk

Værktøjet skal bringes ud af hullet i manuel tilstand. Når der skiftes til automatiktilstand positioneres der til et evt. næste hul.


Anvendelse
