Styring |
ISO |
Forklaring |
Cyklusen borer - i tilspænding - et stykke af gangen.
Efter hvert stykke løftes værktøjet helt til returplanet - i ilgang. Sådan
fortsættes der til den ønskede dybde. Der returnes op af hullet i ilgang. |
Programmering |
G98(G99) G83 X_ Y_ Z_ Q_ R_ F_ X, Y, Z angiver hulbunden. Q angiver borelængden mellem hver løft. (hvis I, J og K ikke anvendes) I angiver længden af 1. boredybde (hvis Q ikke anvendes) J angiver længden som hver efterfølgende boredybde reduceres med (hvis Q ikke anvendes) K angiver minimums længden af hver boredybde (hvis Q ikke anvendes) R angiver returplanet. F er tilspændingen. |

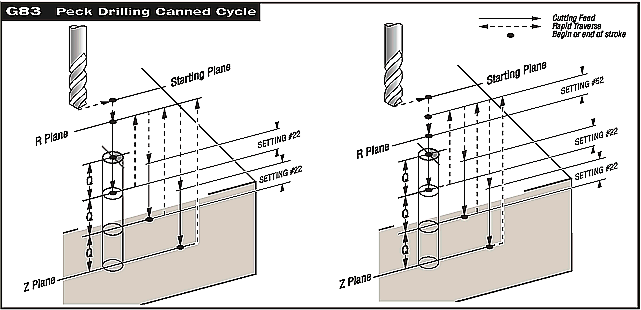

![]() G83 i sin simpleste form med angivelse af Q. Højre billede viser anvendelsen af setting 52. |
![]() Til venstre visesG83 med angivelse af I, J og K i stedet for Q. Til højres vises den simple udgave med angivelse af Q. |
Eksempel |
N100 G99 G83 X25. Y40. Z-50. Q15. R2. F250 N110 X50. N120 G80 N100 Der bores et hul i X25, Y40 til dybden Z-50. Der bores 15 mm af gangen mellem udspåningerne, og boret hæves til returplanet i Z2. N110 Der bores et nyt hul på samme måde i X50, Y40. N120 Borecyklusen annulleres. ----- N100 G99 G83 X25. Y40. Z-50. I12. J2. K4. R2. F250 N110 X50. N120 G80 N100 Der bores et hul i X25, Y40 til dybden Z-50. Der bores 12 mm første gang, de efterfølgende gange aftager boredybden pr. gang med 2 mm, indtil boredybden er 4 mm pr. gang. Boret hæves til returplanet i Z2. N110 Der bores et nyt hul på samme måde i X50, Y40. N120 Borecyklusen annulleres. |
Bemærk |
![]() Setting 22 Efter hver
boring bevæges værktøjet i ilgang op af hullet og tilbage i en fast afstand
fra bunden af hullet lavet af forrige boring. Denne afstand angives i
setting 22. |
Anvendelse |
Til boring af dybere huller (dybere end 3-5 gange diameteren). |
