G54

G54 - 59 valg af emnenulpunkt nr. 1 - 6

Styring

ISO

Forklaring

Med disse koder vælges et af emnenulpunkterne, og dermed et koordinatsystem. Disse er i forvejen opmålt af operatøren og værdierne indtastet i styringen.

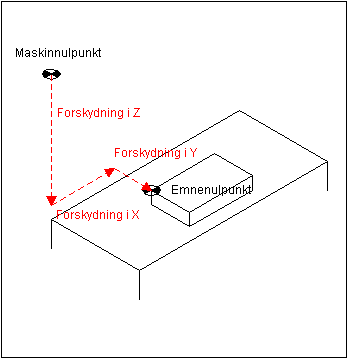

Man kalder det også for en nulpunktsforskydning, fordi man forskyder maskinens nulpunkt ned til et emnenulpunkt.

Programmering

G54 X_ Y_ Z_

X, Y, Z angiver det punkt, hvor værktøjet positioneres i emnekoordinatsystemet nr. 1.

Eksempel

N100 G90
N110 G54 X200. Y200.

N100 Absolut programmering
N110 Maskinen kører til punktet X200, Y200 i G54-koordinatsystemet (koordinatsystem nr. 1).

Bemærk

Hvis man skifter koordinatsystem undervejs i et program træder de nye koordinater først i funktion, når der udføres en aksebevægelse.
G54 vælges automatisk når der tændes for strømmen.
HAAS maskinerne har desuden 20 ekstra emnenulpunkter. De programmeres på samme måde med koderne G110 - G129

Anvendelse

Når man har flere emner på planen er det en fordel at give hvert emne sit eget koordinatsystem.
