G12 (G13), cirkulær lommefræsning med (mod) uret

Styring
HAAS (Fanuc)


Forklaring
Værktøjet fræser en cirkulær lomme. Fræseretningen er henholdsvis med uret (G12) eller mod uret (G13). Værktøjet efterlades nede i lommen i den færdige dybde. Bearbejdningen sker udelukkende i cirkulære bevægelser af varierende radier.
For at fjerne alt materiale i lommen skal I og Q være mindre en værktøjets radius, og K skal være lig med lommens radius.

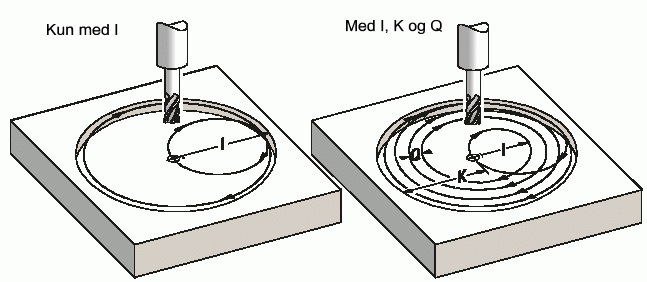

Hvis K og Q ikke angives foretages der kun en sletfræsning (se tegningen nedenfor).
Der kan fræses flere lag i Z-retningen ved at bruge G91 og en L-værdi for antallet af lag.


Programmering
(G91) G90 G12 X_ Y_ Z_ I_ K_ Q_ L_ D_ F_

X, Y angiver lommens centrum. Værktøjet kan evt. positioneres der i en linie ovenfor.
Z angiver lommes dybde (bundens Z-koordinat) når der programmeres G90. Når der programmeres G91 er det spånforsæt i Z-retningen.
I er lommens radius, hvis I angives alene. I er radius i den første cirkel, hvis I angives sammen med K.
K er lommens radius (hvis K er angivet).
Q er spånforsæt i XY planen (Q bruges kun sammen med K).
L er antallet af spånforsæt i Z-retningen (bruges kun sammen med G91).
D er værktøjets radiuskorrektør. (Hvis man ikke ønsker brug af radiuskompensering programmeres D0).
F er tilspændingen i XY- planen og Z-retningen.



Eksempel
Simpelt eksempel uden K og Q (sletning)
N40 G00 X25. Y25.
N50 Z2.
N60 G01 Z-5. F80
N70 G12 Z-5. I15. D01 F120
N80 G00 Z2. M09

N40 Værktøjet (T1) positioneres over lommens centrum.
N50 Værktøjet positioneres 2 mm over emnet.
N60 Der bores til Z-5 med en tilspænding på 80 mm/min. Linien kan evt. udelades, hvis man vil bore med samme tilspænding, som der bruges i XY-planen.
N70 Der fræses en cirkulær lomme med uret med en radius på 15 mm og en dybde på 5 mm. Der bruges en tilspænding på 120 mm/min. Lommen fræses i ét overløb og der bruges radiuskompensering med værdien i værktøjskorrektør D01.
N80 Værktøjet hæves op af lommen. (Det gør koden IKKE af sig selv).

Eksempel med K og Q (skrubning og sletning)
N40 G00 X25. Y25.
N50 Z2.
N60 G01 Z-5. F80
N70 G12 Z-5. I3. K15. Q3. D01 F120
N80 G00 Z2. M09

N40 Værktøjet (T1) positioneres over lommens centrum.
N50 Værktøjet positioneres 2 mm over emnet.
N60 Der bores til Z-5 med en tilspænding på 80 mm/min. Linien kan evt. udelades, hvis man vil bore med samme tilspænding, som der bruges i XY-planen.
N70 Der fræses en cirkulær lomme med uret med en radius på 15 mm og en dybde på 5 mm. Den første cirkels radius er 3 mm. Spånforsættet i XY-planen er 3 mm. Der bruges en tilspænding på 120 mm/min. Der bruges radiuskompensering med værdien i værktøjskorrektør D01.
N80 Værktøjet hæves op af lommen. (Det gør koden IKKE af sig selv).

Eksempel med flere spånforsæt i Z-retningen
N40 G00 X25. Y25.
N50 Z2.
N60 G01 Z0 F80
N70 G12 G91 Z-4. I3.25 K20. Q3. D01 L4 F120
N80 G90 G00 Z2. M09

N40 Værktøjet (T1) positioneres over lommens centrum.
N50 Værktøjet positioneres 2 mm over emnet.
N60 Værktøjet placeres ved emnets overflade.
N70 Der fræses en cirkulær lomme med uret med en radius på 20 mm og en dybde på 16 mm (4 spånforsæt à 4 mm). Den første cirkels radius er 3.25 mm. Spånforsættet i XY-planen er 3 mm. Der bruges en tilspænding på 120 mm/min både i XY-planen og Z-retningen. Lommen fræses i ét overløb og der bruges radiuskompensering med værdien i værktøjskorrektør D01.
N80 Værktøjet hæves op af lommen. (Det gør koden IKKE af sig selv).


Bemærk

Normalt bruges G13 for at få medfræsning.
Hvis der programmeres med I, K og Q skal I+Q være mindre end K.
Husk selv at programmere værktøjet op af lommen. Det gør koden IKKE af sig selv.
Husk at programmere G90 igen efter lommecyklusen, når du har brugt G91 for at få flere spånforsæt i Z-retningen.


Anvendelse
Til at slette eller skrube/slette lommer.
