R390-025B25-11L

Universal plan- og hjørnefræser, Coromill R390-012A16-11L og R390-025B25-11L

Beskrivelse

Universal plan- og hjørnefræser, 1 eller 2 skær.
Se Coromants egen reklamevideo om værktøjet og dets anvendelsesmuligheder.

Anvendelse

For for plan- og hjørnefræsning. Fræser et 90° hjørne. Værktøjet kan bruges til spiralinterpolation.

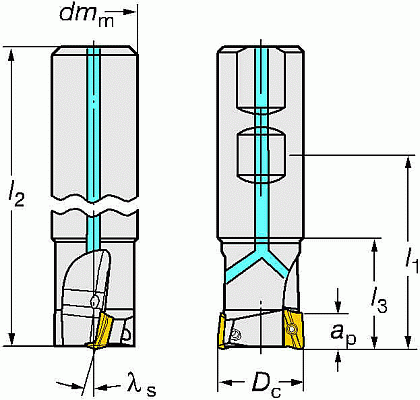

Dimensioner

Type	Dc	dm_m	l₁	l₂	l₃	a_p
R390-012A16-11L	12	16	(cylindrisk)	95	20	10
R390-025B25-11L	25	25	56,5	88	32	10

Skæredata

Materiale	Platte	Skærehastighed ( m/min.)	Tilspænding (mm/tand)
Aluminium	R390-11 T3 08M-PM 4030	800	0,15 ( 0,08-0,15)
Fe360		230	0,12 ( 0,08-0,15)
Fe510		210	0,08 ( 0,08-0,15)

Spiralinterpolation og ramping

		Lomme med flad bund, et cirkelslag				Gennemgående hul, et cirkelslag
Type	Ramping vinkel_max	Ø_max	Stigning_max / omgang	Ø_min	Stigning_max / omgang	Ø_min	Maks. stigning / omgang
R390-012A16-11L	6,0°	22,0	2,5	20,0	2,0	14,0	3,0
R390-025B25-11L	5,0°	48,0	6,0	46,0	5,0	39,0	3,0

Reservedele

Type	Del	Bestillingskode
R390-012A16-11L	Skærskrue	5513 020-36
R390-012A16-11L	Nøgle	Torx plus 8
R390-025B25-11L	Skærskrue	5513 020-35
R390-025B25-11L	Nøgle	Torx plus 8
