G88, tilspænding ind - dvæletid - stop - manuel udtrækning

Styring
ISO

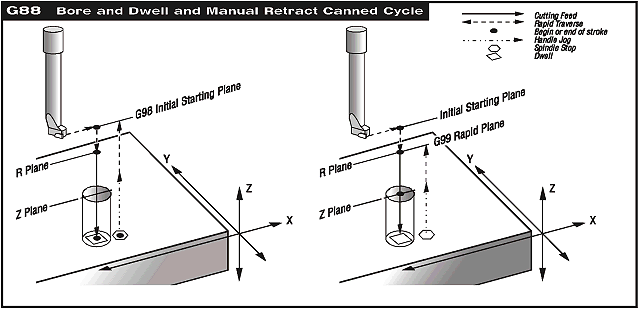

Forklaring
Der bores i tilspænding.
Der dvæles i bunden af hullet.
Spindlen stoppes.
Værktøjet skal manuelt bevæges op af hullet.


Programmering
G98(G99) G88 X_ Y_ Z_ R_ P_ F_

X, Y, Z angiver hulbunden.
R angiver returplanet.
P er dvæletiden i sekunder.
F er tilspændingen.




Eksempel
N100 G99 G88 X25. Y40. Z-20. R2. P1.5 F250
N110 X50.
N120 G80

N100 Der bores et hul i X25, Y40 til dybden Z-20. Der dvæles 1,5 sekund i bunden, og spindlen stopper. Værktøjet hæves manuelt ved at skifte til manuel tilstand. Når der skiftes til automatiktilstand, starter spindelrotationen igen.
N110 Der bores et nyt hul på samme måde i X50, Y40.
N120 Borecyklusen annulleres.


Bemærk

Værktøjet skal bringes ud af hullet i manuel tilstand. Når der skiftes til automatiktilstand positioneres der til et evt. næste hul.


Anvendelse
