G84, gevindskærecyklus, højre

Styring
ISO

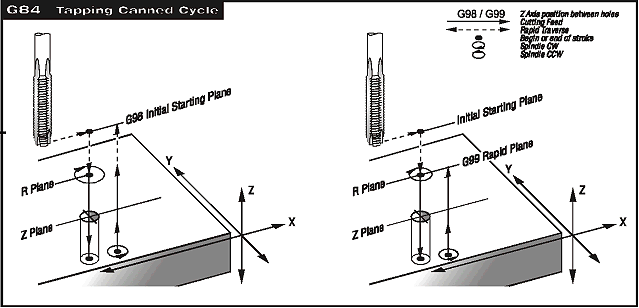

Forklaring
Skæring af højre-gevind.
Der køres i tilspænding og roteres højre om ned i hullet.
Der roteres venstre om, og køres i tilspænding op af hullet.


Programmering

G98(G99) G84 X_ Y_ Z_ R_  F_

X, Y, Z angiver hulbunden.
R angiver returplanet..
F er tilspændingen.




Eksempel
N100 G99 G84 X25. Y40. Z-50. R2. F250
N110 X50
N120 G80

N100 Der skæres et højre-gevind i X25, Y40 til dybden Z-50. Gevindtappen hæves til returplanet i Z2.
N110 Der skæres et nyt gevind på samme måde i X50, Y40.
N120 Borecyklusen annulleres.


Bemærk

Styringen sætter automatisk tilspændings- og omdrejnings overriden til 100%, da gevindet ellers ikke skæres korrekt.
HAAS maskinerne har alle synkron gevindskæring, hvilket vil sige at spindelomdrejningerne og tilspændingen er synkroniseret så præcist, at man kan skære gevind med en tap i en fast holder.
Husk at tilspændingen skal beregnes som omdrejningstallet * gevindets stigning.


Anvendelse
Til skæring af normalt gevind.
