G71, bolt hul bue

Styring
HAAS (Fanuc)
Forklaring
Denne kode laver en række huller i et cirkulært mønster. Den bruges sammen med en af borecyklerne  G73, G74, G76, G77, eller G81-G89. En af de ovennævnte borecykler skal være aktiv før G71 programmeres. Denne borecyklus vil så blive brugt til at bearbejde de huller, som defineres med G71. Værktøjet skal positioneres i bolt hul cirklens centrum enten i en tidligere linie eller i linen med G71. Efterfølgende skal borecyklen annulleres med G80. G71 tilhører kodegruppe 0 er således ikke modal. Vinklerne måles ud fra X-aksen ( 0° ) mod uret og er derfor normalt positive. Hvis man angiver en negativ værdi måles vinklen ud fra X-aksen med uret.
Programmering
G71 X_ Y_ I_ J_ K_ L_ X, Y er bolt hul cirklens centrum I er bolt hul cirklens radius J er startvinklen for det første hul K er vinklen mellem hullerne L er antallet af huller i cirklen
Eksempel

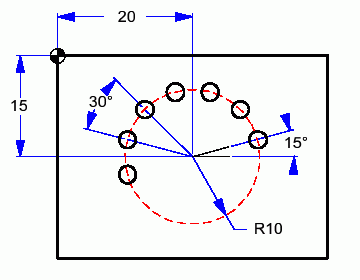

N120 G00 X20. Y-15. N130 Z2. N140 G81 Z-4.5 F80. L0 N150 G71 I10. J15. K30. L7 N160 G80 N120 Der køres til cirklens centrum. N130 Værktøjet står 2 mm over emnet. N140 En borecyklus indstilles men udføres ikke da L sættes til 0. N150 Bolt hul cirklen defineres med radius 10, 1. hul beliggende i 15°, 30° mellem hullerne og 7 huller i alt. N160 Borecyklussen annulleres.
Bemærk
I eksemplet ovenfor bruges L0 sammen med G81 for at undgå, at der bliver boret et hul i cirklens centrum. Man kan også undgå dette ved at definere borecyklen i samme linie som G71. Husk også at bruge decimalpunktum ved angivelse af vinklerne.
Anvendelse
Til at bore et bolt hul mønster.
