G70, bolt hul cirkel

Styring
HAAS (Fanuc)
Forklaring
Denne kode laver en række huller i et cirkulært mønster - en bolt hul cirkel. Den bruges sammen med en af borecyklerne  G73, G74, G76, G77, eller G81-G89. Hullerne fordeles jævnt på hele cirklen. En af de ovennævnte borecykler skal være aktiv før G70 programmeres. Denne borecyklus vil så blive brugt til at bearbejde de huller, som defineres med G70. Værktøjet skal positioneres i bolt hul cirklens centrum enten i en tidligere linie eller i linen med G70. Efterfølgende skal borecyklen annulleres med G80. G70 tilhører kodegruppe 0 er således ikke modal. Vinklerne måles ud fra X-aksen ( 0° ) mod uret og er derfor normalt positive. Hvis man angiver en negativ værdi måles vinklen ud fra X-aksen med uret.
Programmering
G70 X_ Y_ I_ J_ L_ X, Y er bolt hul cirklens centrum I er bolt hul cirklens radius J er startvinklen for det første hul L er antallet af huller i cirklen
Eksempel

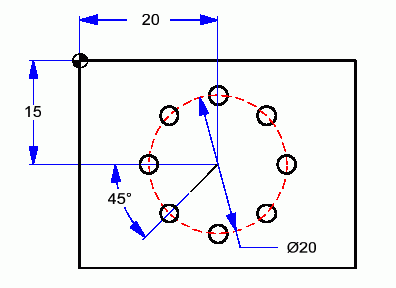

N120 G00 X20. Y-15. N130 Z2. N140 G81 Z-4.5 F80. L0 N150 G70 I10. J0. L8 N160 G80 N120 Der køres til cirklens centrum. N130 Værktøjet står 2 mm over emnet. N140 En borecyklus indstilles men udføres ikke da L sættes til 0. N150 Bolt hul cirklen defineres med radius 10, 1. hul beliggende i 0° og 8 huller i alt. N160 Borecyklussen annulleres.
Bemærk
I eksemplet ovenfor bruges L0 sammen med G81 for at undgå, at der bliver boret et hul i cirklens centrum. Man kan også undgå dette ved at definere borecyklen i samme linie som G70. Husk også at bruge decimalpunktum ved angivelse af vinklen.
Anvendelse
Til at bore et bolt hul mønster.
