G40, annullering af radiuskompensering

Styring
ISO

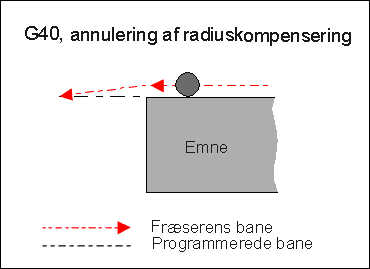

Forklaring
Radiuskompenseringen bliver annulleret. Det sker gradvist over den programmerede strækning.

Programmering
G40 X_ Y_

X, Y angiver endepunktet.

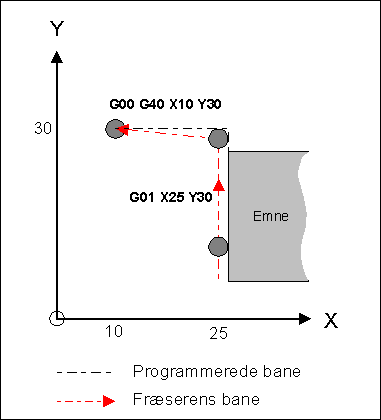

Eksempel
N100 G01 X25. Y30.
N110 G40 G00 X10. Y30.

N100 Radiuskompenseringen ophæves samtidig med, at der køres til X10, Y30.




Bemærk

Når G40 beordres skal maskinen være i linær tilspændingstilstand (G00 eller G01).
Radiuskompenseringen fjernes gradvis, hvis der er angivet X-, eller Y-koordinater i linien.
Radiuskompenseringen skal annulleres i samme bearbejdningsplan, som den blev aktiveret i.
Radiuskompenseringen bør aldrig annulleres mens værktøjet er i indgreb på emnet.


Anvendelse
Til at ophæve radiuskompenseringen, f.eks. når man ikke længere skal lave konturbearbejdning.
